Комплексные поставки электротехники

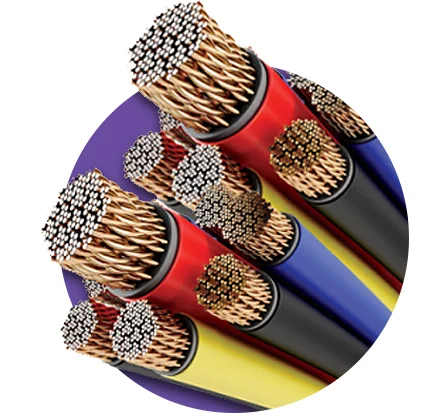

Кабельная продукция

Компания "Винчи" осуществляет комплексные поставки широкого ассортимента электротехнических изделий: кабельно-проводниковой продукции; систем для прокладки кабеля и аксессуаров к ним; низковольтного, защитного и учетного оборудования; различного щитового оборудования, автоматов; электроустановочных изделий и удлинителей

Поставки осуществляются с сохранением основных принципов работы компании Винчи, таких как оперативность, внимание к деталям и ответственность. Позвоните нам или отправьте заявку по электронной почте, указанной в разделе контакты. Время ответа на Вашу заявку минимально. Мы можем как расценить Вашу текущую потребность, так и подобрать аналоги, оптимизировав стоимость и сроки поставки.

Основные преимущества работы с нами:

  • складская программа, огромные объемы кабельной продукции, лотков и автоматов постоянно поддерживаются в наличии исходя из статистики продаж. Гибкие договорные отношения с производителями позволяют предоставлять минимальные сроки изготовления, в случае, если требуемая позиция отсутствует на складе.
  • бесплатная доставка согласовывается отдельно. В первую очередь, мы ориентируемся на оптимальные цены на электротехническую продукцию, но все же в большинстве случаев Вы можете рассчитывать на бесплатную доставку до дверей Вашего объекта. Компания Винчи имеет собственную службу доставки, работающую оперативно и надежно.
  • минимальные цены. Мы не сортируем клиентов на крупных и мелких, разовых или постоянных. Вы всегда можете рассчитывать, что Вам будут предоставлены индивидуальные условия сотрудничества. Компания Винчи заинтересована в построении долгосрочных и прочных отношений со строительно-монтажными организациями и промышленными предприятиями, основанных не только на предоставлении специальных ценовых условий, но и предоставлению возможности работать по пост оплате.
  • оперативность, мы знаем насколько важно быстро и грамотно отреагировать на Вашу потребность, поэтому мы имеем возможность отправить машину на Ваш объект в день оплаты, без задержек связанных со стандартным использованием транспортных компаний или курьерских служб.
  • комплексный подход, специалисты компании всегда проверят Ваш ассортимент на предмет выполнения поставленных задач, выявят возможные ошибки сметчиков, дадут советы по текущей или будущей докомплектации Вашего объекта.

Разновидности кабельной и проводной продукции

  • С алюминиевыми жилами – АВВГ.
  • Не распространяющий горение – ВВГнг.
  • С плоским сечением жил – ВВГп
  • С заполнением пространства под оболочкой – ВВГз.

    Приведем краткую информацию о наиболее распространенных кабелях и проводах, которые могут быть использованы в производственно-складских помещениях, торговых комплексах и офисных зданиях. Это поможет вам в проведении ремонтных и монтажных работ, а так же при приобретении данных материалов. Итак, основные сведения о каждой категории кабелей и проводов:
    Электросиловой кабель ВВГ
    Наиболее распространенная марка – ВВГ. Кабель имеет ПВХ изоляцию жил и оболочки. Материал жил – медь. Работает на напряжениях от 660 до 1000 вольт на частоте 50 Герц. Может иметь до 5-ти токопроводящих жил сечением 1,5 – 240 мм2.
    В основном, используется сечение от 1,5 до 16 квадратов.Рабочий диапазон температур -50 ºС - +50 ºС. При достаточной прочности на порыв и излом, тем не менее, необходимо соблюдать минимально допустимый радиус изгиба равный десяти диаметрам.
    Кабель обычно реализуется строительными длинами по 100 и 200 метров. Имеется цветовая маркировка жил. Производится следующих основных модификаций:

Электропровод
Наиболее часто применимы установочные, монтажные провода марки ПБПП или ПУНП
ПБПП
Имеет плоское сечение в разрезе. Жилы однопроволочные, до 3-х штук, сечением 1,5 – 6 мм. кв. ПВХ покрытие изоляции и оболочки. Используется для подключения постоянных осветительных приборов и розеток. Рассчитан на напряжение 25 вольт, частоту 50 Герц. Температурный диапазон – 15 ºС +50 ºС. Минимальный радиус поворота 10 значений диаметра. Выпускается модификация с многопроволочными жилами – ПБППг (отличается повышенной гибкостью), а так же модификация с алюминиевыми жилами - АПУНП. Всё это узко применяемые в быту провода.

ППВ
Снабжен медными жилами (до 3 штук) площадью сечения 0,75 – 6 мм. кв. и поливинилхлоридной изоляцией. Имеет плоскую форму, жилы разнесены друг от друга. Используется для электропитания постоянных осветительных приборов и монтажа электропроводки. Рассчитан на напряжение 450 Вольт и частоту 400 Герц. Производится в негорючем исполнении. Температура эксплуатации – 50 ºС + 70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый поворотный радиус – 10 величин диаметра жилы. Модификация АППВ имеет алюминиевые жилы.

АПВ
Имеет одну алюминиевую жилу площадью сечения 2,5 – 16 мм. кв. при однопроволочном исполнении, и 25 – 95 мм. кв. при многопроволочном. Широко используется для прокладки электропроводки и осветительной сети, а так же в силовых распредщитах. Диапазон температур эксплуатации – 50 ºС +70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый радиус поворота – 10 размеров диаметра. Выпускаемые модификации:

NYM
Электросиловой кабель с медными жилами. Имеет ПВХ изоляцию и негорючую ПВХ оболочку. Мелованная резина используется как наполнитель внутреннего пространства. Содержит до пяти многопроволочных жил площадью сечения 1,5 – 16 мм2. Рассчитан на напряжение 660 Вольт. Пригоден к прокладке вне помещений. Рабочие температуры – 40 ºС + 70 ºС. На открытом воздухе нуждается в защите от ультрафиолета. Значение допустимого радиуса скругления – не менее 4-х диаметров.
КГ
Сокращение от «гибкий кабель». Рассчитан на переменное напряжение 660 Вольт и частоту 400 Герц или на напряжение постоянного тока 1000 Вольт. Имеет эластичные жилы из меди (до 6-ти штук). Резиновая оболочка и изоляция. Температура эксплуатации – 60 ºС + 50 ºС. Обеспечивает подключение мобильных электроустройств: аппаратов для сварки, генераторов, тепловентиляторов. Отлично зарекомендовал себя для использования в любых погодных условиях.

  • С алюминиевыми жилами – АВББШв.
  • В негорючем исполнении – ВББШвнг.
  • В негорючем исполнении с пониженным выделением газа и дыма при термическом воздействии – ВББШвнг-LS.

ВББШв
Медножильный электросиловой кабель, имеющий покрытие из брони (стальные ленты). Содержит максимум 5 сплошных или многопроволочных жил площадью сечения 1,5 – 240 мм. кв. Оболочка, изоляция и наполнитель – поливинилхлорид. Выпускается так же в негорючем исполнении. Номинальное напряжение 660 – 1000 Вольт. При постоянном токе используется модель кабеля с одной жилой. Предназначен для прокладки в грунте, в кабельной канализации и вне помещений с применением защиты от солнечного ультрафиолета. Обладает водоотталкивающими свойствами. Эксплуатационная температура – 50 ºС + 50 ºС. Используется для электропитания стационарного электрооборудования и электрификации отдельных объектов. Значение минимально допустимого радиуса поворота – 10 значений диаметра.
Основные производимые разновидности:

Электропровод

Наиболее часто применимы установочные, монтажные провода марки ПБПП или ПУНП

ПБПП
Имеет плоское сечение в разрезе. Жилы однопроволочные, до 3-х штук, сечением 1,5 – 6 мм. кв. ПВХ покрытие изоляции и оболочки. Используется для подключения постоянных осветительных приборов и розеток. Рассчитан на напряжение 25 вольт, частоту 50 Герц. Температурный диапазон – 15 ºС +50 ºС. Минимальный радиус поворота 10 значений диаметра. Выпускается модификация с многопроволочными жилами – ПБППг (отличается повышенной гибкостью), а так же модификация с алюминиевыми жилами - АПУНП. Всё это узко применяемые в быту провода.

ППВ
Снабжен медными жилами (до 3 штук) площадью сечения 0,75 – 6 мм. кв. и поливинилхлоридной изоляцией. Имеет плоскую форму, жилы разнесены друг от друга. Используется для электропитания постоянных осветительных приборов и монтажа электропроводки. Рассчитан на напряжение 450 Вольт и частоту 400 Герц. Производится в негорючем исполнении. Температура эксплуатации – 50 ºС + 70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый поворотный радиус – 10 величин диаметра жилы. Модификация АППВ имеет алюминиевые жилы.

  • С медными жилами – ПВ1.
  • Более гибкой конструкции с минимально допустимым радиусом поворота – 6 размеров диаметра – ПВ3

АПВ
Имеет одну алюминиевую жилу площадью сечения 2,5 – 16 мм. кв. при однопроволочном исполнении, и 25 – 95 мм. кв. при многопроволочном. Широко используется для прокладки электропроводки и осветительной сети, а так же в силовых распредщитах. Диапазон температур эксплуатации – 50 ºС +70 ºС. Обладает водоотталкивающими свойствами. Имеет повышенную механическую прочность. Минимально допустимый радиус поворота – 10 размеров диаметра. Выпускаемые модификации:

ПВС
Содержит медные многопроволочные жилы сечением 0,75 – 16 мм. кв. (до 5 шт.). Оболочка и изоляция из поливинилхлорида рассчитан на напряжение 380 вольт и частоту 50 Герц. Применяется для питания электрооборудования, осветительных приборов и розеток. Используется в удлинителях и бытовых электрошнурах. Устойчив к горению. Температура эксплуатации – 40 ºС + 40 ºС. Не чувствителен к многочисленным изгибам и механическим воздействиям.

ШВВП
Снабжен медными либо медно-лужеными гибкими многопроволочными жилами сечением 0,5 – 0,75 мм. кв. (до 3 шт.). Имеет поливинилхлоридную изоляцию и оболочку. Используется при напряжении 380 Вольт, частоте 50 Герц. Применяется для питания маломощной электроаппаратуры и освещения.

Кабель для передачи данных и сигналов связи

Коаксиальные кабели для антенн
Наиболее распространены в этой категории марки RG6, RG59, RG58, и РК75. к парам. Производят следующие модификации витых пар:
RG6
Коаксиал, по которому передают сигналы высокой частоты, используемые телевизионным и радиооборудованием. Конструкция содержит центральный медный проводник, окруженный полиэтиленовой изоляцией, алюминиевый экран (фольга), внешнюю проводящую луженую медную оплетку и поливинилхлоридную оболочку.

  • Не имеющие общей защиты и экранирования – UTP.
  • Имеющие фольгированный экран – FTP.
  • С медным сетчатым экраном + экранированием каждой пары отдельно – STP.
  • С фольгированным экраном + экранированием каждой пары отдельно – S/FTP.

РК75
Имеет проводник с сопротивлением 75 Ом. Идеален для транспортировки видеосигналов.

RG
Модификации этого коаксиального кабеля различаются характеристиками сопротивления, затухания и механической прочностью, а так же конструкцией экранов.

Кабели для компьютерных сетей
Кабели для передачи данных, конструктивно состоящие из «витой пары».

Витая пара
Каждая жила изолирована поливинилхлоридом или пропиленом. Дополнительно присутствует общая ПВХ оболочка. В оболочку вмонтирована специальная нить, позволяющая ее легко разделывать, получая доступ

Кабель и провод для телефонии
Делятся на магистральные (до 1200 пар) и распределительные (до 100 пар).

ТППэп
Наиболее распространенный в телефонии многопарный кабель. Имеет сечение жил 0,4, 0,5 и 0,64 мм. кв. каждая жила имеет изоляцию из полиэтилена. Снабжен внешней полиэтиленовой оболочкой. Предназначен для прокладки в кабельной канализации, подвеске по опорам, а в бронированном исполнении (ТППэпБ) для прокладки в грунте.

ТРВ
Провод предназначен для подсоединения телефонного аппарата абонента к распределительной коробке. Имеет одну или две пары. Сечение жил 0,4 либо 0,5 мм. кв. снабжен поливинилхлоридной изоляцией.

ТРП
В отличие от ТРВ имеет полиэтиленовую изоляцию и может прокладываться на открытом воздухе.

ШТЛП
Представляет собой шнур плоского сечения, содержащий многопроволочные медные жилы с полиэтиленовой изоляцией, сечением 0,08 – 0,12 мм. кв. Внешняя оболочка из поливинилхлорида. Обладает значительной гибкостью. Используется для внутренней телефонной разводки в зданиях.

ПРППМ
Имеет плоское сечение и цельные жилы (2 шт.) cc
cсечением 0,9 – 1,2 мм. кв. Изоляция полиэтиленовая. Может прокладываться вне зданий, по стенам, в грунтах и по опорам. Не чувствителен к температурным перепадам.

Кабели и провода специальных конструкций

Предназначены для прокладки в местах с повышенной или пониженной температурой, а так же с увеличенной влажностью.

РКГМ
Электросиловой провод с одной жилой сечением 0,75 – 120 мм. кв., повышенной гибкости и не чувствительный к термическому воздействию. В качестве изоляции использована кремнийорганическая резина. Оболочка из стекловолокна имеет термостойкую пропитку. Номинал напряжения 660 Вольт, частоты – 400 Герц. Обладает водоотталкивающими свойствами и не чувствителен к вибрациям. Нейтрален к агрессивной химической и биологической среде. Применяется для электропитания в котельных, саунах, помещениях с печами.

ПНСВ
Провод греющий с одной стальной жилой сечением 1,2 – 1,4 – 2 и 3 мм. кв. Имеет поливинилхлоридную или полиэтиленовую изоляцию. Рассчитан на напряжение 380 Вольт и частоту 50 Герц. Имеет повышенную термо и влагоустойчивость. Используется в конструкциях теплых полов.

ВПП
Имеет одну многопроволочную медную жилу сечением 1,2 – 25 мм. кв. снабжен полиэтиленовой изоляцией и полиэтиленовой или поливинилхлоридной внешней оболочкой. Рабочие напряжения 380 и 660 Вольт, частота 50 Герц. Не чувствителен к давлению. Используется в водных скважинах.

Силовые кабели со светодиодной подсветкой
Имея прозрачную оболочку, подсвечены изнутри разноцветной светодиодной гирляндой. Такой кабель может использоваться как элемент декора. Исчезновение подсветки, так же, может свидетельствовать об обрыве на линии.

Кабели с люминесцентным эффектом
Дешевле и эффективнее неоновых трубок для создания рекламных надписей и светящихся рисунков.

Разновидности кабельной и проводной продукции

При выполнении расчетов кабеленесущих систем руководствуются следующими нормативными документами:

СНиП 3.05.06-85 «Электротехнические устройства»;
ГОСТ Р 50571-15-97 «Электроустановки зданий. Часть 5. Выбор и монтаж электрооборудования»;
DIN VDE 0298-04;
DIN VDE 0639.
Габаритные размеры лотков и их расчет

Габаритные параметры лотков рассчитываются исходя из сечений кабелей, предполагаемых к прокладке. Необходимо так же учитывать свободное пространство между рядом лежащими кабелями. Формула для расчета полезного сечения кабелей – S = (2r)². В ней учтены изгибы и скручивания кабелей при прокладке.

Соотношение между токовой нагрузкой на кабели и поперечным сечением лотков (их площадью).

Электросиловой кабель, находящийся под напряжением может испытывать нагрев. Перегрев может вызвать порчу кабеля. Поэтому нельзя укладывать кабели на лотках вплотную друг к другу. Обязательно должен быть промежуток, который зависит от марки кабеля и его нагрузочных характеристик. Определение коэффициента умножения полезного сечения производится согласно нормативу DIN VDE 0298-4, 2003-08.
Согласно определенному полезному сечению кабеля принимается решение:

О числе кабельных рядов и способе их расположения в лотке;
О структуре кабеленесущей системы – сплошная, проволочная или перфорированная.
Определение площади лотка в поперечном разрезе происходит путем перемножения числа кабелей на величину полезного сечения кабеля. Обычно еще учитывается 30-ти процентный запас на развитие.
Рекомендуется укладывать кабели связи с низким тепловыделением в несколько рядов в более узких лотках с высокими бортиками, а электросиловые, греющиеся кабели выкладывать в один ряд в широких лотках с низкими бортиками.
От количества кабельных рядов зависит высота бортиков лотков. При этом кабели не должны выступать за них.

Несущая способность лотков

Несущую способность лотка определяет масса кабелей и частота расположения опор или подвесов.
Чтобы определить несущую способность экспериментальным путем, необходимо протестировать на весовую нагрузку все типоразмеры кабеленесущих конструкций. Это проблематично.
Для выполнения расчетов несущих способностей можно воспользоваться формулами из норматива DIN VDE 0639. сначала определяется удельный вес кабелей (единица измерения Н / м). Удельный вес кабелей разного типоразмера умножают на их число и получают общий вес всех кабелей.
Но лотки необходимо рассчитывать на максимально возможную нагрузку. Она определяется путем перемножения удельного веса на заданную вместимость. По нормативу DIN VDE 0639:

Лестничным лоткам соответствует удельный вес кабелей 0,028 кН / м * см²;
Металлическим и проволочным лоткам соответствует удельный вес кабелей 0, 015 кН / м * см².
Так же можно выполнить расчет несущей способности лотков, отталкиваясь от данных производителя.

Влияние частоты расположения опор и подвесов на несущую способность лотков

Стандартный шаг лотковых подвесов должен быть не более 1,5 метров. В реальности это может быть неосуществимо по различным причинам. Производители тестируют лотки на нагрузку в зависимости от расположения подвесов и предоставляют информацию по разным маркам кабеленесущих конструкций в виде диагра
